SCADA TRACE MODE в автоматизации котельной № 1 в г. Большой Камень под Владивостоком

АСУ ТП котельной в SCADA TRACE MODE

Компания Инфовира (Владивосток) применила SCADA TRACE MODE в системе автоматизации котельной № 1 в г. Большой Камень под Владивостоком. Угольная городская котельная № 1 мощностью 66,25 Гкал принадлежит ОАО Теплоком и является основным поставщиком тепла в г. Большой Камень. Котельная обеспечивает теплом организации социальной сферы и жилищный фонд города на 30 тыс. жителей.

Система автоматизации котельной № 1 в г. Большой Камень под Владивостоком разработана на основе SCADA-системы TRACE MODE. На нижнем уровне в системе автоматизации использованы приборы ТРМ ОВЕН, счетчики ВКТ-5, частотные преобразователи «Веспер» и «Эмотрон», модули дискретных сигналов I-7053 и расходомеры US800.

Для данной котельной были выбраны следующие программные продукты SCADA-системы TRACE MODE: Монитор реального времени и клиентский модуль NetLink Light. В качестве основного сервера в системе в системе автоматизации котельной № 1 г. Большой Камень под Владивостоком использован Монитор реального времени SCADA TRACE MODE. Данный модуль, помимо отображения мнемосхемы с данными, обладает полным функционалом и несет на себе всю нагрузку по опросу приборов и работе с базой данных. Клиентские модули NetLink Light являются вспомогательными и используются только для отображения мнемосхем на основе информации, полученной от основного модуля - Монитора реального времени SCADA TRACE MODE.  Также на всех ПК установлена система визуализации «СКУТЕР», обеспечивающая возможность всем работникам просматривать архивные записи значений параметров.

Основной модуль системы автоматизации - Монитор реального времени SCADA TRACE MODE работает на сервере сбора, на этом же сервере размещается и база данных MySQL 5,  накапливающая архивные данные. Сервер представляет собой отдельный ПК с ограниченным доступом, находящийся в кабинете начальника котельной, на котором установлен дисковый RAID-массив повышенной емкости. База данных представляет собой специально адаптированную для данной системы версию БД «Consumers». Данная БД также как и «СКУТЕР» разработана совместно со специалистами ООО «Инфовира».

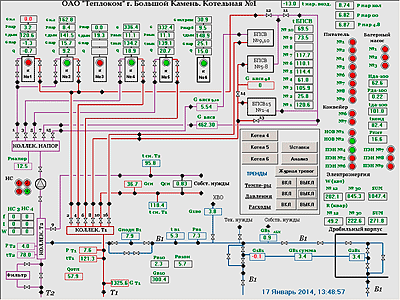

В кабинете начальника котельной также находится офисный ПК, на котором установлено клиентское ПО SCADA TRACE MODE - модуль NetLink Light, на котором отображается мнемосхема системы автоматизации с сервера. Еще 3 модуля NetLink Light работают на 3-х панельных ПК повышенной надежности, встроенных в шкафы с приборами автоматики ТРМ ОВЕН. Данные панельные ПК предназначены для котлов 4, 5, и 6. Фактически каждый модуль NetLink Light отражает полную мнемосхему с параметрами с сервера Монитор реального времени SCADA TRACE MODE, то есть, к примеру, промышленный ПК котла 5 отражает мнемосхему не только со своими параметрами, но и котлов 4 и 6, а также всех остальных параметров котельной.

Для главного технолога предусмотрена возможность введения уставок для ключевых параметров технологического процесса. При выходе значения за контролируемые пределы на мнемосхеме система автоматизации производит визуальное оповещение - значение параметра выделяется красным цветом. Кроме того, происходит звуковое оповещение в машинном зале специальным звуковым сигналом, который можно отключить до следующего случая выхода параметра за граничные значения (квитировать). Возможность менять уставки есть только у начальника котельной и главного технолога. Записи о выходе значений параметров за установленные границы можно посмотреть в АСУ ТП котельной в SCADA TRACE MODEжурнале тревог.

"На экране мы можем видеть всю работу не только котельной, но и то, что происходит за ее пределами, - главный инженер Виктор Жевтун (ООО "Теплоэнергетическая компания") не без гордости ведет нас по котельной. - Можно контролировать все: мощность, температуру, давление, неполадки... Конечно, к такой цивилизации привыкли не сразу. За долгие годы у нас уже выработалась привычка: каждую трубу надо проверить, измерить и потрогать. Конечно, удобно, что за всеми параметрами котла можно наблюдать, не выходя из аппаратной. Можно запросить газоанализ, и за секунду на мониторе возникнут все нужные нам данные: наличие кислорода, CO, избыток воздуха и прочее. Так ведется фактический мониторинг всех процессов: как отработали сутки, какая температура "идет" на город. Я сейчас вам покажу температуру теплосети, которая была в начале суток. Пожалуйста, вот так в течение суток менялись параметры. Температура прямой, температура обратки, расход, температура наружного воздуха..."

"Есть здесь и "журнал тревог", где фиксируются все внештатные ситуации вплоть до секунды. Я могу его пролистать, - рассказывает главный инженер. - И если была аварийная ситуация, то ее можно легко вычислить. Таким образом, можно предотвратить аварии и поломки."

(Ежедневные Новости Владивостока 23 сентября 2009 http://novostivl.ru/msg/8490.htm)

За время эксплуатации системы на котельной повысилась управляемость производственного процесса, наличие отчетности позволило более тщательно контролировать качество выработки тепла и расход топлива. В ближайшем будущем в котельной будет заменяться 3-й паровой и 1-й пароводогрейный котлы вместе со всем измерительным оборудованием и исполнительными механизмами. Также не исключено добавление 7-го котла.  Это потребует введения дополнительных мнемосхем в системе автоматизации, добавления параметров, графиков, отчетов, уставок и программирования логики работы.

По словам разработчиков, система автоматизации котельной № 1 г. Большой Камень под Владивостоком является типовой, и ее модель может быть применена на другой подобной котельной с минимальными доработками.
