Обзор SCADA TRACE MODE 6

tm6+runtimes_200Инструментальная система SCADA TRACE MODESCADA TRACE MODE® 6 состоит из инструментальной системы - Интегрированной среды разработки и из набора исполнительных модулей. Инструментальная система используется на рабочем месте разработчика АСУ. В ней создается набор файлов, который называется проектом TRACE MODE

С помощью исполнительных модулей TRACE MODE® проект АСУ запускается на исполнение в реальном времени. SCADA TRACE MODE позволяет создавать проект сразу для нескольких исполнительных модулей - узлов проекта. SCADA Linux logoКаждому узлу проекта соответствует одна инсталляция исполнительного модуля.

TRACE MODE 6 является кроссплаторменным инструментом разработки АСУ ТП -

С помощью интегрированной инструментальной системы SCADA TRACE MODE можно:

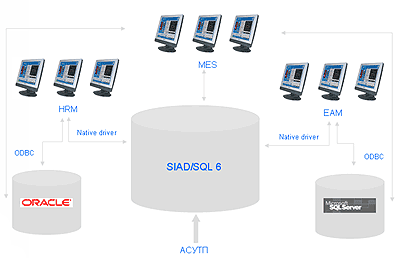

Также в систему входят некоторые элементы управления бизнес-процессами производства:

  • систем управления основными фондами и техническим обслуживанием оборудования (EAM);
  • систем управления производством (MES).

При помощи SCADA TRACE MODE можно создавать системы автоматизации практически любых архитектур.



Обзор архитектур систем автоматизации на базе TRACE MODE



Автономное приложение на базе SCADA TRACE MODE



SCADA TRACE MODE 6 как автономное приложениеСамая простая система, которую можно сделать при помощи TRACE MODE - это одноузловой автономный АРМ. Подобные системы применяются повсеместно и обычно не имеют большого числа контролируемых параметров. Минимальное число каналов для подобной АСУ равно 15.

Автономные системы в TRACE MODE обладают развитым функционалом. Они способны работать в условиях плохой связи (телемеханика) и выполнять следующие операции:

Для автономных приложений нужно использовать следующие программные продукты:



SCADA TRACE MODE: телемеханическая архитектура



SCADA TRACE MODE 6 - телемеханическая архитектураSCADA TRACE MODE применяется в территориально-распределенных телемеханических системах. Для этого TRACE MODE снабжена технологиями сбора данных и управления в условиях нестабильной связи.

В системах телемеханики на удаленных объектах надо применять контроллеры с Micro TRACE MODE, а в диспетчерском пункте - любой МРВ TRACE MODE. Сервер диспетчера можно резервировать, а также создавать клиент-серверную систему описанную ниже.

Телемеханические системы в TRACE MODE способны работать в условиях плохой связи (телемеханика) и выполнять следующие операции:

Для телемеханических приложений нужно использовать следующие программные продукты:

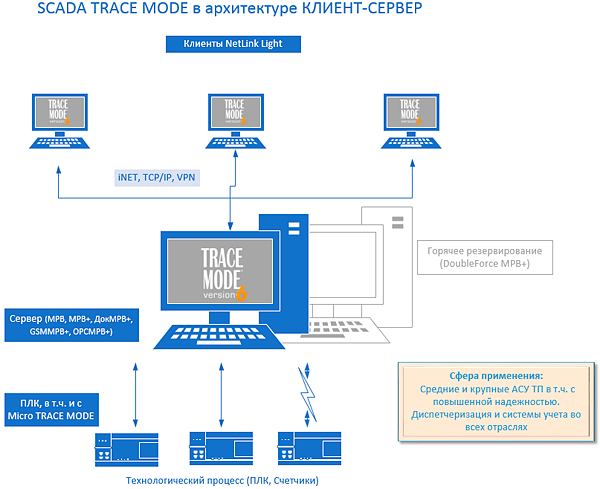

Клиент-серверная система на базе TRACE MODE



SCADA TRACE MODE 6 - архитектура клиент-сервер

Клиент-сервер - это самая распространенная архитектура для средних и крупных АСУ ТП, сделанных в TRACE MODE. Преимуществами данной архитектуры является экономичность, простота создания, эксплуатации и администрирования. Клиенты можно подключать к серверу как локально, так и удаленно через Интернет. При этом канал связи рекомендуется шифровать, создавая VPN. В качестве сервера используются любые МРВ, а в качестве клиентов - модули NetLink Light.

Клиент-серверные системы в TRACE MODE способны выполнять следующие операции:

Для клиент-серверных систем нужно использовать следующие программные продукты:

Серверы:

Клиенты:



Распределенная система управления (РСУ) на базе TRACE MODE



SCADA TRACE MODE 6 - архитектура РСУ

Распределенная система управления (РСУ) - это самая надежная архитектура АСУ на базе TRACE MODE, при которой поступающая информация многократно дублируется на каждом из узлов системы. Таким образом, система сохраняет работоспособность вплоть до отключения последнего ПК. РСУ на базе TRACE MODE предназначены для высоконадежных  крупных[ АСУ ТП, где цена не имеет особого значения. В качестве узлов РСУ используются любые МРВ TRACE MODE.

Распределенные системы управления в TRACE MODE способны выполнять следующие операции:

Для распределенных систем нужно использовать следующие программные продукты:



Web-система на базе TRACE MODE



SCADA TRACE MODE 6 - web-архитектура

Web-архитектура АСУ ТП позволяет получать удаленный доступ к технологическому процессу и управлять им дистанционно. Однако, несмотря на технические средства защиты, открывать доступ к АСУ ТП через web в общем случае небезопасно см. статью "Типовые ошибки проектирования АСУ ТП", ИСУП, 4, 2018. Для надежных соединений рекомендуется использовать шифрованные VPN-сети или модули NetLink Light. Поэтому web-архитектура вне зависимости от производителя решения подходит для автоматизации лишь малоценных объектов, не критичных для безопасности.

В качестве сервера в web-системах используются любые МРВ и web-сервер TRACE MODE DataCenter, а в качестве клиентов - браузеры, поддерживающие Java.

Web-системы в TRACE MODE способны выполнять следующие операции:

Для web-систем нужно использовать следующие программные продукты:

                                • любые вышеперечисленные МРВ и TRACE MODE DataCenter в качестве web-сервера.



Облачные системы на базе TRACE MODE



SCADA TRACE MODE 6 - облачная архитектура

Облачные системы подходят прежде всего для систем учета. Они позволяют получать удаленный доступ к данным по запросам пользователей без функций управления.

В качестве сервера в облачных системах используется ДокМРВ+, а в качестве клиентов - браузеры на любых платформах - на ПК, планшетах, смартфонах.

Облачные системы в TRACE MODE способны выполнять следующие операции:

Для облачных систем нужно использовать следующие программные продукты:

Сервер:

Клиенты:

  • браузеры на любых платформах - на ПК, планшетах, смартфонах.


SCADA TRACE MODE поддерживает многие международные коммуникационные стандарты, но в отличие от других SCADA-систем, также имеет собственные коммуникационные протоколы i-NET и M-Link, позволяющие повысить безопасность связи и гибко решать задачи клиента.

Обзор функций системы и исполнительных модулей представлен в следующем учебном фильме:

SCADA TRACE MODE® 6 удобна и проста в использовании. Тем не менее, архитектура системы позволяет создавать крупные АСУ корпоративного уровня. Решение столь масштабных задач автоматизации в TRACE MODE® возможно благодаря специальным технологиям, повышающим производительность труда разработчиков.

Обзор технологий:

          Текущие релизы TRACE MODE: 7.1.0.3 и 6.10.2. Обновитесь бесплатно!
