TRACE MODE - SCADA для телемеханики

Теплосеть АСДК scada TRACE MODEТелемеханикой называются технологии мониторинга и управления технологическими объектами на расстоянии.

Большие расстояния между элементами телемеханической системы являются причиной того, что связь в ней не всегда доступна и не всегда стабильна. Предполагаемое низкое качество связи является основным отличием телемеханических систем от обычных АСУ ТП с точки зрения информационной технологии.

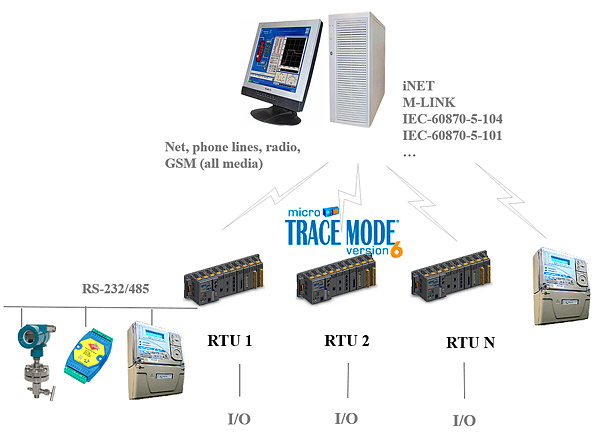

Обеспечение надежного управления (телеуправление - ТУ) и сбора данных (телесигнализация - ТС и телеизмерение - ТИ) в телемеханических системах требует особых технологий и технических решений, недоступных в обычных SCADA/HMI системах для АСУ ТП. В системах телемеханики вместо PLC используются т.н. RTU (англ. Remote Terminal Unit). Если обычный PLC выполняет функции приема, логической обработки и передачи информации в реальном времени, то RTU кроме функций PLC должен постоянно проверять качество связи и в случае отсутствия возможности доставки информации в центральный диспетчерский пункт, накапливать ее в буфер, и потом, после установления соединения, "поднимать" буфер на центральный ПК. В свою очередь программное обеспечение в диспетчерской должно иметь возможность принимать как информацию реального времени (когда связь есть), так и исторические данные (поступающие после восстановления связи), а также правильно размещать ее в архиве диспетчерского ПК, фиксируя фактическое время наступления события ТС и ТИ (а не время получения информации о нем).

Поэтому RTU и SCADA-системы для телемеханики обычно значительно дороже PLC и SCADA/HMI для АСУ ТП.

SCADA TRACE MODE в полной мере обладает технологиями управления в условиях нестабильной связи и является развитой телемеханической системой. При этом стоимость SCADA TRACE MODE и аппаратного обеспечения для RTU с программным обеспечением TRACE MODE ниже существующих отраслевых аналогов.

Рассмотрим какие технологии делают SCADA TRACE MODE полноценной телемеханической SCADA.



SCADA TRACE MODE для телемеханикиTRACE MODE iNET - помехозащищенный телемеханический протокол



Информационный сетевой обмен в интегрированной SCADA- и SOFTLOGIC системе TRACE MODE 6 основан на высокотехнологичном протоколе TRACE MODE - iNET. Протокол iNET работает поверх транспортного протокола TCP/IP.

Протокол iNET обеспечивает надежную передачу ТИ, ТС и ТУ между элементами телемеханической системы в условиях высоких шумов, разрывов и даже продолжительного отсутствия связи. Для этого в iNET есть несколько важных технологий борьбы с помехами, применимых в сетях с разным качеством связи.

В случае непродолжительных сбоев связи между серверами и RTU под управлением TRACE MODE система автоматически осуществляет досылку данных и контролирует их прием.

В условиях высокой нестабильности связи TRACE MODE использует более мощную технологию буферизации. Данные о значениях параметров ТС и ТУ, а также и об алармах, передаваемые по протоколу TRACE MODE iNETпри разрыве соединения буферизуются, а затем, при восстановлении соединения, досылаются адресату с записью в СПАД-архив ПК. Причем этот механизм действует как при обмене RTU - ПК, так и при обмене данными между ПК - ПК, т.е. на всех узлах проекта SCADA TRACE MODE.

Предлагаем Вашему вниманию учебный фильм, демонстрирующий настройку помехозащищенного сетевого обмена в распределенной телемеханической АСДУ на базе SCADA TRACE MODE 6.10.

Проект (профессиональной линии), показанный в учебном фильме можно скачать здесь.



Наконец, если связь между диспетчерским ПК и RTU носит сеансовый характер, следует применять третью технологию циклического обмена телеметрической информацией в TRACE MODE. Нижеприведенный учебный фильм демонстрирует методику разработки телемеханической АСДУ с сеансовым методом связи в TRACE MODE 6.10 и проверки правильности передачи данных из RTU на верхний уровень системы.

Проект, показанный в учебном фильме можно скачать здесь.

Обращаем внимание на то, что несмотря на свои телемеханические свойства протокол iNET прекрасно применим для задач АСУ ТП. Если требуется высокоскоростной обмен данными в реальном времени по надежной сети, то функции борьбы с помехами в iNET просто отключаются.



Телемеханическая служба времени TRACE MODE

Данные о телесигнализациях (ТС) и телеизмерениях (ТИ) поступают в диспетчерский ПК телемеханической АСДУ с существенной задержкойТелемеханическая служба времени SCADA TRACE MODE фиксирует время ТС и ТУ так, как оно было зафиксировано RTU, что позволяет корректно привязывать события к временной шкале.

В случае использования TRACE MODE в обычной АСУ ТП телемеханическая служба может быть отключена.

Нижеприведенный видеоурок показывает, как настроить "подъем" локальных архивов из RTU на диспетчерский ПК при восстановлении связи с фиксацией в СПАД-архиве фактического времени наступления события.



Проект (профессиональной линии), показанный в учебном фильме можно скачать здесь.



Поддержка открытых телемеханических протоколов МЭК 60870-5-104 и   МЭК 60870-5-101

В случае, если использование собственных телемеханических протоколов TRACE MODE - iNET и M-LINK по какой-то причине неприемлемо (например, если в качестве RTU используется устройство стороннего производителя), то для помехозащищенного обмена данными с Мониторами реального времени SCADA TRACE MODE для ПК можно использовать открытые телемеханические протоколы МЭК 60870-5-104 и МЭК 60870-5-101. Поддержка телемеханических протоколов реализована как в SCADA МРВ (для ПК), так и в Micro TRACE MODE (для RTU).

Также возможен обмен данными между МРВ (SCADA) и Micro TRACE MODE друг с другом по протоколу МЭК 60870-5-104.

Приведенный ниже учебный фильм демонстрирует пример подключения ПЛК Mitsubishi FX3U к МРВ через сеть Ethernet по телемеханическому протоколу МЭК 60870-5-104. В ПЛК размещена программа, реализующая функции сервера 104-протокола.

The video content presented here requires a more recent version of the Adobe Flash Player. If you are you using a browser with JavaScript disabled please enable it now. Otherwise, please update your version of the free Flash Player by downloading here.
ВНИМАНИЕ! Для просмотра видеоролика требуется более свежая версия Adobe Flash Player. Если в Вашем браузере отключена поддержка JavaScript, пожалуйста включите ее. Последнюю версию Flash Player можно скачать здесь.





Демонстрационный проект (профессиональной линии), разработанный в ролике, можно скачать здесь.

Еще один учебный фильм показывает как разработать систему, в которой МРВ TRACE MODE выступает в роли сервера 104-го протокола. К нему подключается другой МРВ (клиент) через драйвер МЭК 60870-5-104. Обращаем внимание на то, что сервером 104-протокола может быть также Micro TRACE MODE в контроллере. Настройка обмена для Micro TRACE MODE производится аналогичным образом.

The video content presented here requires a more recent version of the Adobe Flash Player. If you are you using a browser with JavaScript disabled please enable it now. Otherwise, please update your version of the free Flash Player by downloading here.
ВНИМАНИЕ! Для просмотра видеоролика требуется более свежая версия Adobe Flash Player. Если в Вашем браузере отключена поддержка JavaScript, пожалуйста включите ее. Последнюю версию Flash Player можно скачать здесь.







Демонстрационный проект (профессиональной линии), разработанный в ролике, можно скачать здесь





Примеры применения SCADA TRACE MODE в телемеханических АСДУ
