 Программы комплекса TRACE MODE® и T-FACTORY.exe® включают несколько типов генераторов, предназначенных для формирования документов в автоматическом непрерывном режиме. Генераторы документов TRACE MODE могут в реальном времени создавать практически любые типы документов, требующиеся для работы систем SCADA, АСУ ТП, MES и EAM, а именно: отчеты, диспетчерские ведомости, наряды, заказы, справки, уведомления, планы и т.д.
Шаблоны документов создаются в удобном визуальном редакторе Интегрированной среды разработки TRACE MODE. Редактор позволяет осуществлять форматирование текста, работать со списками, таблицами, вставлять растровые изображения, тренды, столбчатые и круговые гистограммы.
Редактор шаблонов документов позволяет гибко настраивать свойства трендов и гистограмм - задавать тип кривых, цвет фона, линии сетки, масштаб по осям Х и Y, колонтитулы и легенду.
Каждому генерируемому документу может быть  автоматически присвоено индивидуальное имя, которое добавляется в оглавление документа. Текст, генерируемых документов, может формироваться динамически. В отчеты можно вставлять текущие и исторические значения любых аргументов каналов TRACE MODE, результаты SQL-запросов во внешние СУБД и данные обмена по OPC.
Условия вызова шаблонов и генерирования документов программируются стандартным образом в Интегрированной среде разработки TRACE MODE на языках стандарта МЭК 6-1131/3.
Обработку шаблонов документов и генерирование отчетов в реальном времени производят серверы документирования TRACE MODE. В состав системы входит 3 типа серверов документирования:
- Локальный сервер документирования (генератор документов) в составе ДокМРВ+;
- Глобальный выделенный сервер документирования;
- Корпоративный выделенный сервер документирования;
Подробное описание функций и назначения каждого генератора документов см. в разделе Исполнительные модули.

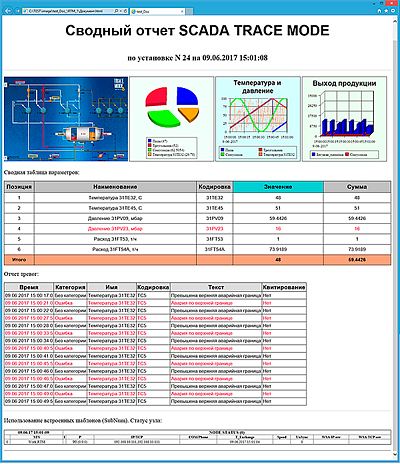

Пример отчета, сгенерированного сервером документирования TRACE MODE 6 (ДокМРВ+) |
