ГТЭС Коломенское учет энергоресурсов Компания Систен (Москва) использовала SCADA-систему TRACE MODE для разработки и внедрения системы комплексного учета энергетических ресурсов (тепла, воды, газа) на новой газотурбинной электростанции ГТЭС Коломенское.

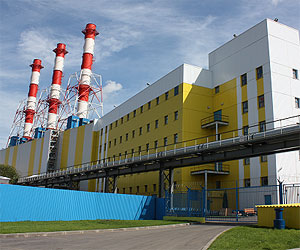

ГТЭС Коломенское построена в рамках программы компенсации дефицита электрической и тепловой энергии в г. Москве. ГТЭС имеет мощность 136 МВт и вырабатывает свыше 1 млн Гкал тепла и 77 млн кВт.ч. электроэнергии в год. На станции применены только самое передовое оборудование и программное обеспечение ведущих мировых производителей в области генерации, распределения и учета электрической и тепловой энергии.

Проект системы учета энергоресурсов (воды, газа, тепла) на ГТЭС Коломенское выполнен специалистами компании Систен по классической схеме построения иерархических систем, с явно выделяемым нижним, средним и верхним уровнем. Нижний уровень системы состоит из первичных датчиков расхода:

турбинные - для учёта холодной и горячей воды поступающей и отдаваемой в систему;
турбинные - для учёта потребляемого газа;
ультразвуковые для учёта стоков.

Энергосбережение Показания первичных датчиков в комплексе с датчиками давления и температуры передаются на корректоры-вычислители, и далее на сервер сбора информации ГТЭС Коломенское . Сервер сбора и обработки информации работает под управлением Док GSM МРВ+ TRACE MODE 6 , установленном в шкафу системы АИИС КУЭ. Синхронизация системы учета и энергосбережения происходит по SNTP протоколу.

На центральном пульте управления ГТЭС Коломенское организован АРМ диспетчера на базе клиентского модуля TRACE MODE 6 NetLink Light 6 для Windows на 10 шаблонов, предназначенный для оперативного наблюдения за показаниями системы учета воды, газа и тепла на станции. По запросу персонала происходит формирование сервером документирования отчётов по энергосбережению и выгрузка данных в Exсel. Дальнейшее хранение отчетов по энергосбережению на станции за отчётный период происходит в сформированных таблицах Exсel.

Протоколы обмена данными приборов учета, примененных в системе энергосбережения ГТЭС Коломенское оказались нестандартными и ГТЭС Коломенское. Схема системы учета воды, тепла, газа несоответствующими документации. Поэтому было принято решение разработать прямые драйверы TRACE MODE. После запуска системы драйверы приходилось неоднократно дорабатывать т.к. условия опроса приборов учета несколько отличались от заявленных производителем.

Благодаря применению TRACE MODE, стало возможным объединение разнородных приборов в единую систему, что невсегда возможно при применении других программных средств. Для хранения данных обрабатываемых в TRACE MODE, была выбрана база данных Access. Взаимодействие TRACE MODE с базой данных происходит посредствjм периодических SQL запросов TRACE MODE, согласно регламента и требований.

Cистема комплексного учета энергетических ресурсов (тепла, воды, газа) на новой газотурбинной электростанции ГТЭС Коломенское полностью сдана в эксплуатацию и не требует никаких доработок. В новой системе учета TRACE MODE доказал свою гибкость и адаптивность к любым требованиям.

Более подробно о системе учета воды, газа и тепла на ГТЭС Коломенское см. видеодоклад Генерального директора ООО «СИСТЭН» Барабанцева С.С. на XVI Конференции TRACE MODE (Февраль, 2010).

SCADA TRACE MODE в АСУ ТП очистки сточных вод г. Липецка

SCADA TRACE MODE на очистных сооружениях Специалисты муниципального унитарного предприятия «Липецкая станция аэрации» (МУП ЛиСА) разработали, внедрили и постоянно развивают автоматизированную систему контроля параметров технологического процесса очистки сточных вод города Липецк.

Общее количество параметров, контролируемых в АСУ ТП равно 5837 шт.

Уникальная особенность разработанной АСУ ТП заключаются в том, что она по состоянию на 2021 г. ...

SCADA TRACE MODE в автоматизации системы вентиляции аквапарка «Карибия»

Компания ООО Наватис (Москва) сообщила о внедрении системы автоматизации и диспетчеризации систем вентиляции московского развлекательного центра «Карибия».

Развлекательный комплекс "Карибия" - один из крупнейших в Москве, его площадь превышает 20 000 м2. Комплекс включает в себя аквапарк, СПА- и фитнес-центр, банный комплекс, боулинг, бильярд, несколько ресторанов, баров и кафе.

Система автоматизации и диспетчеризации вентиляции аквапарка «Карибия» включает в себя несколько разнотипных приточно-вытяжных установок, а именно ...

SCADA TRACE MODE в автоматизированной системе коммерческого учета природного газа и сточных вод в ПАО «АЗОТ» г. Черкассы

ПАО В мае 2015 г. киевская компания ООО "НТ-ПРОЕКТ" (Киев) сдала в промышленную эксплуатацию автоматизированную систему коммерческого учета природного газа и сточных вод в цехе очистки промышленных и сточных вод на черкасском ПАО "АЗОТ" (Черкассы, Украина).

Новая система использует Док GSM МРВ+ SCADA TRACE MODE 6 (АдАстра, Москва) в качестве сервера. Предусмотрены дополнительные клиентские рабочие места на базе NetLink Light SCADA TRACE MODE 6, а также удаленные АРМ Web-пользователей, обеспечиваемые web-сервером TRACE MODE Data Center.

Внедрение автоматизированной системы коммерческого учета природного газа и сточных вод ПАО "АЗОТ" (Черкассы, Украина) позволило...

ООО «Нунатак» - авторизованный системный интегратор SCADA TRACE MODE в Санкт-Петербурге

Компания SUNLINE ENGINEERING (Санкт-Петербург) является авторизованным дилером компании АдАстра (Москва) в г. Санкт-Петербурге.

SUNLINE ENGINEERING осуществляет продажу, поддержку SCADA-системы TRACE MODE, а также разрабатывает на ее основе системы автоматизации (АСУ ТП и АСДУ) для конечных заказчиков.

Автоматизация водоподготовки в гостинице "Невский Палас" на базе SCADA TRACE MODE

SCADA TRACE MODE в автоматизации водоподготовки Невский Палас Специалисты компании Альянс-Нева (Санкт-Петербург) совместно с компанией Нунатак (Санкт-Петербург) ввели в эксплуатацию автоматизированный комплекс водоподготовки питьевой воды и систему промывки фильтров в пятизвездочной гостинице Невский Палас г. Санкт-Петербург.

Система автоматизации комплекса водоподготовки выполнена с использованием SCADA-системы TRACE MODE 6 (АдАстрА, Москва).

Новая система водоподготовки призвана обеспечить гостиницу питьевой водой высокого и стабильного качества.

В системе дозирования комплекса водоподготовки питьевой воды гостиницы применены ...

Автоматизация установки по переработке осадков сточных вод в сухие удобрения под управлением SCADA TRACE MODE 6

вода Специалистами компании ЗАО «Твин Трейдинг Компани», Россия, Москва разработана опытная система установки для утилизации осадков сточных вод путем их безотходной переработки в сухие гранулированные органоминеральные удобрения.

Разработчик системы управления технологическими процессами новой установки - ЗАО «Амазонит» (Москва). Новая установка переработки сточных вод работает под контролем SCADA TRACE MODE 6 (АдАстра, Москва) на очистных сооружениях в г. Гагарин Смоленской области.

Технологический процесс установки переработки сточных вод включает...

Автоматизация системы водоснабжения г. Холмска на основе SCADA TRACE MODE обеспечивает надежность и 30% экономию электроэнергии

SCADA TRACE MODE в АСУ ТП водоснабжения г. Холмска Компании Промышленная Группа «Приводная Техника» и ООО «Рос Шельф», успешно завершили масштабный проект комплексной реконструкции системы водоснабжения в городе Хомск (Сахалинская область). В ходе работ была создана новая система автоматизации с использованием популярной SCADA-системы TRACE MODE (АдАстра, Россия).

Внедрение системы автоматизации и диспетчеризации водоснабжения обеспечило...

SCADA TRACE MODE в АСУ ТП очистных сооружений Мосводостока

SCADA TRACE MODE в АСУ ТП Снегоплавильный комплекс

На очистных сооружениях снегосплавных пунктов ГУП «МОСВОДОСТОК» введены в промышленную эксплуатацию уникальные посты автоматического контроля качества сточных вод, выполненные на базе SCADA-системы TRACE MODE 6.

Новые АСУ ТП разработаны Авторизованным системным интегратором ООО НКФ «ВОЛГА» (Москва).

SCADA TRACE MODE в автоматизации жилого здания в г. Москве

Энергомонтажналадка ИТП 70 Комплексный проект автоматизации жизнеобеспечения жилого комплекса на базе SCADA/HMI и SOFTOGIC системы TRACE MODE успешно введен в эксплуатацию специалистами московской фирмы Энергомотаж. Проект реализован для нового жилого комплекса с подземной автостоянкой на Большой Серпуховской улице в Москве.

PETROCHINA использует Web и GSM-технологии SCADA TRACE MODE в АСУТП Сычуаньского газового месторождения

В марте 2004 г. успешно завершена разработка АСУТП на базе SCADA TRACE MODE добычи природного газа в провинции Сычуань (Китай) из скважин, принадлежащих корпорации PetroChina (Китай).

АСУТП газопромыслового месторождения разработана для удаленного сбора данных, аварийной сигнализации и управления скважинами природного газа, находящимися в труднодоступной горной местности через обычную GSM-сеть. Выбор TRACE MODE связан с тем, что эта SCADA-система является мировым лидером в технологиях GSM-телемеханики. В АСУТП Сычуаньского месторождения использованы следующие модули SCADA TRACE MODE : МРВ, GSM-Activator, Web-Activator и Global Documentation Server.

Компания PetroChina планирует развивать телемеханическую АСУТП Сычуаньского газового месторождения на базе SCADA TRACE MODE и за 2 года подключить к ней 3000 скважин в провинции Сычуань.

Модернизация АСУТП бетонного завода фирмы Stetter

бетонный завод инт малый Компания «Элмис» разработала типовой проект модернизации системы управления бетонных заводов производительностью 40 м3 бетона в час на примере завода фирмы Stetter (Германия).

Проект предусматривает возможные изменения компоновки завода (например, с вертикальной на горизонтальную) при его монтаже на новом месте дислокации, и учитывает связанные с этим изменения в схемах соединения исполнительных устройств.

SCADA TRACE MODE в автоматизации многоквартирных жилых домов в г. Москве

Энергомонтаж Главный Московская фирма Энергомонтаж успешно применяет SCADA TRACE MODE для автоматизации жилых комплексов.

Два специалиста ЗАО Энергомотаж самостоятельно освоили разработку систем автоматизации в SCADA TRACE MODE и уже через 3 месяца в Москве на ул. Б.Серпуховская, был успешно реализован первый проект автоматизации многоквартирного жилого дома с подземной автостоянкой. АСУ основана на 6 контроллерах Decont 182 производства компании DEP и охватывает следующее оборудование:

Индивидуальный тепловой пункт;
Приточная вентиляция дома;
Вытяжная вентиляция;
Дренажные насосы в подвале дома;
Система контроля загазованности.

TOP NEWS

SCADA TRACE MODE в АСУ ТП Димитровских очистных сооружений "Костромаводоканал"

SCADA TRACE MODE на Дмитровских очистных сооружениях Костромаводоканал

Специалисты МУП «Костромагорводоканал» завершили новый проект автоматизации технологических процессов на основе российской SCADA TRACE MODE (Адастра, Москва). В промышленную эксплуатацию сдана "Система автоматизации фильтров и отстойников Димитровских очистных сооружений г. Костромы".

Новая система автоматизации получила высокую оценку региональных властей ....

TRACE MODE в автоматизации газонаполнительной станции в Крыму

scada Компания АВТОМАТИЗАЦИЯ.ПРО (Симферополь, Крым) - применила системуTRACE MODE для разработки и внедрения в промышленную эксплуатацию системы автоматизации технологических процессов и противоаварийной автоматической защиты газонаполнительной станции АВТОГАЗКОМПЛЕКТ - КРЫМ в г. Бахчисарае.

На базе SCADA TRACE MODE развёрнуто рабочее место оператора автоматизированной системы управления технологическими процессами газонаполнительной станции, решающая следующие задачи ...

БРАЗ применил TRACE MODE в новой АСУ ТП производства фторсолей

SCADA TRACE MODE производство фторсолей. БРАЗ

Специалисты ПАО «РУСАЛ Братский алюминиевый завод» успешно применили российскую SCADA TRACE MODE 6 для модернизации собственной АСУ ТП цеха производства фторсолей.

Новая АСУ ТП производства фторсолей на ПАО «РУСАЛ Братский алюминиевый завод» сделана на основе старой, выполненной в TRACE MODE 5 и проработавшей почти 20 лет. Новая АСУ ТП существенным образом переработана в TRACE MODE 6, учитывает модернизацию технологии и...

SCADA TRACE MODE в АСУ ТП печей обжига извести АО «Узметкомбинат»

SCADA TRACE MODE в АСУ ТП печей обжига извести электросталеплавильного цеха Узметкомбинат

Специалисты АО «Узбекский металлургический комбинат» (г. Бекабад, Узбекистан) применили SCADA-систему TRACE MODE (Адастра, Москва) для разработки и внедрения АСУ ТП печей обжига извести электросталеплавильного цеха.

Узметкомбинат является ведущим предприятием черной металлургии Узбекистана.

Разработанная специалистами комбината АСУ ТП печей обжига контролирует процесс ...

SCADA TRACE MODE под Linux в противопожарной защите и АСУ ТП инженерных систем Белорусской АЭС

7 ноября 2020 г. в г. Островце Гродненской области Белоруссии состоялась официальная церемония запуска первого энергоблока Белорусской АЭС. Система контроля и управления противопожарной защитой (СКУ ПЗ) и АСУ ТП инженерных систем первого энергоблока АЭС разработана ПАО ТЕНЗОР (г. Дубна, Московская область) с использованием российской SCADA TRACE MODE (АдАстра, Москва).

Система автоматического управления противопожарной защитой и АСУ ТП инженерных систем Белорусской АЭС контролирует более 850.000 сигналов от различных устройств АЭС, передаваемых на более чем 600 контроллеров ППКП-01Ф производства ПАО Тензор. Программное обеспечение операторского уровня создано в российской SCADA-системе TRACE MODE (АдАстра, Москва) для операционной системы специального назначения ОС Astra Linux (АО НПО РусБИТех, Москва).

Таким образом...

SCADA TRACE MODE в АСУ ТП водозаборов АО Шалкия Цинк в Казахстане

SCADA TRACE MODE в АСУ ТП водозабора Жанакорган Казахстан В мае 2020 г. ТОО Comfort Pro (Алма-Ата, Казахстан) завершила внедрение системы автоматизации водозаборов Куттыкожа и Жанакорган, а также средств передачи данных в системы цифровизации рудника Шалкия.

Новая АСУ ТП разработана с использованием российской SCADA-системы TRACE MODE по заказу АО Шалкия Цинк, в рамках программы строительства новой обогатительной фабрики с высочайшим уровнем цифровизации по технологии Индустрии 4.0.

Водозабор Жанакорган состоит из ...

LAST NEWS

SCADA TRACE MODE в АСУ ТП очистки сточных вод г. Липецка

Общее количество параметров, контролируемых в АСУ ТП равно 5837 шт.

Уникальная особенность разработанной АСУ ТП заключаются в том, что она по состоянию на 2021 г. ...

Опыт 18-и лет поэтапной разработки корпоративной АСУ ТП Новоросцемент в TRACE MODE

Уже более 18-и лет цементный завод "Пролетарий" ОАО Новоросцемент (Новороссийск) силами собственных специалистов создает, эксплуатирует и развивает АСУ ТП на базе TRACE MODE (Адастра, Москва). За это время предприятием накоплен уникальный опыт последовательной разработки крупномасштабной, распределенной и масштабируемой АСУ ТП уровня предприятия в условиях эволюции компьютерных технологий: аппаратных платформ, ОС, коммуникаций и прикладного ПО.

Фактически, в единую систему объединены все релизы TRACE MODE 6, когда либо выпускавшиеся АдАстрой. В 2020 г. встал вопрос о переводе этой крупной АСУ ТП на последний релиз TRACE MODE 6.10.2 для Windows 10...

SCADA TRACE MODE в автоматизации инженерных систем ТРЦ "Облака Сити" г. Энгельс

Компания «Интегра Лайт» (Саратов) авторизованный системный интегратор Адастра запустила в эксплуатацию систему диспетчеризации инженерных систем здания самого большого торгово-развлекательного комплекса «ОБЛАКА СИТИ» в городе Энгельсе.

АСДУ сделана и исполняется под управлением российской SCADA-системы TRACE MODE 6 (Адастра, Москва).

ТРЦ "ОБЛАКА СИТИ" имеет площадь 48 тысяч квадратных метров. В нем расположены 80 магазинов, 8-ми зальный кинотеатр, кафе, рестораны, паркинг. В 2019 г. «Интегра Лайт» выполнила проектирование, разработку в SCADA TRACE MODE и монтаж системы диспетчеризации инженерных систем здания ТРЦ. В 2020-м АСДУ была расширена и модернизирована по заявкам службы эксплуатации ТРЦ.

Система диспетчеризации инженерных систем здания ТРЦ «ОБЛАКА СИТИ» на базе SCADA TRACE MODE решает следующие задачи ...

SCADA TRACE MODE в автоматизации системы вентиляции аквапарка «Карибия»

SCADA TRACE MODE в АСУ ТП НПЗ Mangystau Oil Refining

SCADA TRACE MODE мини НПЗ Оптима Актау Mangystau Oil Refining Специалисты компании «Укрнефтемаш» (Харьков) применили SCADA-систему TRACE MODE для разработки высоконедежной резервированной АСУ ТП НПЗ для нефтяной компании «Mangystau Oil Refining» г. Актау (Казахстан) .

Модульный НПЗ «Optima - 235» позволяет перерабатывать до 235 тысяч тонн нефти в год и получать следующие виды товарных топлив:

прямогонная бензиновая фракция;
прямогонное дизельное топливо;
топливный мазут.

SCADA-системе TRACE MODE 6

SCADA TRACE MODE в АСУ ТП газопоршневой электростанции 1 МВт АО Татэнерго

SCADA TRACE MODE в АСУ ТП КЭС-1000 SIEMENS 954кВт

Специалисты ООО «Дигам» (Гатчина, Ленинградской обл.) разработали и внедрили АСУ ТП газопоршневой генераторной установки SIEMENS SGE-56SL 1500rpm NG-400V мощностью 954 КВт для ТЭЦ 2 "Горки" (Казань).

ТЭЦ 2 "Горки" — это газовая ТЭЦ нового типа, вырабатывающая одновременно и электричество, и тепло. Комплексное использование энергии в двух трактах позволяет достичь высочайшей энергоэффективности - обеспечить КПД до 94%. Высокий КПД определяет ...
