  Лобненские электрические сети (г. Лобня, Московская область) применили российскую SCADA TRACE MODE в системе телеуправления и технического учета электроэнергии (АСТУЭ) распределительных трансформаторных подстанций (РТП), связанных с единым центральным диспетчерским пунктом по высокоскоростным каналам связи.
В структуру проекта входит несколько десятков удаленных распределительных трансформаторных подстанций, расположенных в различных районах г. Лобни. В состав каждой РТП входит закрытое распределительное устройство (ЗРУ) 10 кВ/0.4 кВ, обеспечивающее электроэнергией такие объекты коммунального хозяйства, как жилые дома, тепловые пункты, кустовые и канализационные насосные станции, стройки и т.д. Каждая распределительная трансформаторная подстанция связана с центральным диспетчерским пунктом оптоволоконным каналом.
В рамках данного проекта инженерным подразделением компании АдАстра был разработан пилотный проект по управлению и ведению технического учета электроэнергии (АСТУЭ) РТП-8 10 кВ/0.4 кВ. Аппаратный уровень новой системы управления и АСТУЭ трансформаторной подстанции разработан на базе контроллера WinPAC 8000 компании ICP DAS и счетчиков электроэнергии СЕ303 фирмы "Концерн Энергомера". Система работает под управлением SCADA TRACE MODE 6.
Внутри технологического помещения трансформаторной подстанции располагается контроллер WinPAC программным обеспечением Micro TRACE MODE, обеспечивающий мониторинг и управление ключами ячеек, заземление ячеек, а также передачу данных на рабочее место оператора.
К АРМ на основе ДокМРВ+ SCADA TRACE MODE 6 через оптоволоконную сеть подключены 16 счетчиков электроэнергии СЕ303 (каждой ячейке ЗРУ 10 кВ соответствует свой счетчик).
Разработанная в SCADA TRACE MODE АСТУЭ обладает следующей функциональностью:

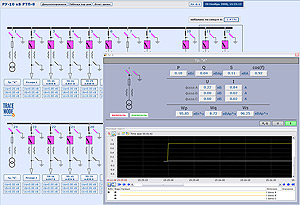

 Интерфейс построен по иерархическому принципу, что позволяет быстро переходить к экрану каждой отдельной ячейки для оперативного контроля параметров и управления ключами. Информация по параметрам каждой отдельной ячейки предоставляется в текстовом виде, в виде графиков на трендах, а также световой индикацией.
- Каждый экран АРМа в проекте оснащен индикаторами аварийной, предупредительной сигнализаций, а также сигнализацией недостоверности по ключам ячеек. Для оперативного ознакомления с происшедшим событием и его квитирования, достаточно кликнуть на эти индикаторы для перехода в «Журнал регистрации событий». К аварийным относятся сигналы выхода значений по напряжению и току за аварийные границы, аварийные общестанционные сигналы. Сопровождается и звуковой сигнализацией. К предупредительным относятся сигналы выхода значений по напряжению и току за предупредительные границы.
- В АСТУЭ в графическом виде представлен текущий/архивный небаланс по каждой отдельной секции распределительной трансформаторной подстанции. Строится на основе получаемых с каждого счетчика текущих усредненных получасовых интервалов.
- Документирование в новой системе управления и АСТУЭ распределительной трансформаторной подстанции подразумевает под собой формирование и сохранение отчетов в формате HTML. Существует 2 вида отчетов: отчет по параметрам каждой отдельной ячейки и отчет по суточному небалансу. В отчет суточного небаланса по мощности входит небаланс по каждой секции, суммарный по двум секциям, а также значения абсолютного и относительного небаланса.
 Для наглядного представления изменений значений показателей электросети в целом и текущего состояния каждого счетчика ячейки в АСТУЭ распределительной трансформаторной подстанции на основе SCADA TRACE MODE 6 ведется таблица значений параметров ЗРУ-10 кВ по ячейкам. В таблице представлены следующие показатели:
- Напряжение на фазе А – отображение на экране РУ-10кВ и на экране каждой ячейки.
- Напряжение на фазе В – отображение на экране РУ-10кВ и на экране каждой ячейки.
- Напряжение на фазе С – отображение на экране РУ-10кВ и на экране каждой ячейки.
- Ток на фазе А – отображение на экране РУ-10кВ и на экране каждой ячейки.
- Ток на фазе В – отображение на экране РУ-10кВ и на экране каждой ячейки.
- Ток на фазе С – отображение на экране РУ-10кВ и на экране каждой ячейки.
- Частота сети – отображение на экране каждой ячейки.
- Мгновенное значение суммарной активной мощности фаз (потребление) (P) – отображение на экране каждой ячейки.
- Мгновенное значение суммарной реактивной мощности фаз (потребление) (Q) – отображение на экране каждой ячейки.
- Мгновенное значение суммарной полной мощности фаз (потребление)(S) – расчет согласно формуле: – отображение на экране каждой ячейки, участие в расчете коэффициента мощности.
- Коэффициент мощности (k) – расчет по формуле: – отображение на экране каждой ячейки.
- Суммарная активная потребленная энергия нарастающим итогом на конец месяца – в отчет.
- Суммарная реактивная потребленная энергия нарастающим итогом на конец месяца– в отчет.
 Даты фиксации месячных энергий– в отчет.
- Суммарная активная потребленная энергия нарастающим итогом на конец суток – в отчет.
- Суммарная реактивная потребленная энергия нарастающим итогом на конец суток – в отчет.
- Даты фиксации суточных энергий – в отчет.
- Максимальное значение активной потребленной мощности по 1 тарифу – в отчет.
- Максимальное значение реактивной потребленной мощности по 1 тарифу – в отчет.
- Угол между векторами напряжений фаз А и В – отображение на экране каждой ячейки.
- Угол между векторами напряжений фаз В и С – отображение на экране каждой ячейки.
- Угол между векторами напряжений фаз С и А – отображение на экране каждой ячейки. Профиль нагрузки – получасовые усредненные суточные интервалы активной потребленной мощности – в отчет небаланса и экран «Небаланс по секциям А и Б».
В ходе выполнения проекта автоматизации управления и АСТУЭ распределительной трансформаторной подстанции были использованы возможности нового релиза Trace Mode 6.07. В новом релизе реализован универсальный механизм обмена данными со счетчиками. Удобство новой технологии заключается в простоте конфигурирования связи с любым типом счетчиков, возможности автоматического чтения архивных данных со счетчиков:
- Журнала состояния фаз;
- Журнала анализа границ по напряжению и току;
- Журнала диагностики связи.
Также в новом релизе появилась возможность быстрой группировки ячеек фидеров для дальнейшего расчета суммы мощностей ячеек: относительного и абсолютного значений. Были созданы типовые таблицы - универсальные формы отчетов, в том чиcле в XML.
Разработчики новой АСТУЭ отметили существенное сокращение трудозатрат и времени на разработку проекта. |
