SCADA TRACE MODE в АСДУ коттеджного поселка под Саратовом

SCADA TRACE MODE в АСДУ коттеджного поселка Родные просторы СаратовSCADA TRACE MODE 6Компания  «Интегра Лайт» (Саратов) авторизованный системный интегратор AdAstrA Research Group, Ltd выполнила проектные, монтажные, пусконаладочные  работы и сдала в эксплуатацию первую очередь системы автоматизированного диспетчерского контроля и управления (АСДУ) коттеджного посёлка «Родные Просторы» расположенного в нескольких километрах от Саратова. АСДУ разработана и запущена при помощи российской SCADA-системы TRACE MODE 6 (Адастра, Москва).

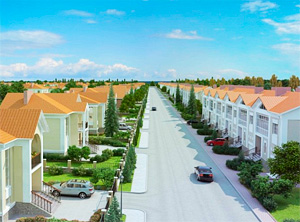

Коттеджный посёлок «Родные Просторы» расположен в Саратовской области у села Пристанное на Усть-Курдюмском тракте и занимает площадь 42 гектара. Поселок газифицирован, имеет канализацию и водоснабжение. В коттеджном посёлке «Родные Просторы» будет построено 330 домов (280 коттеджей и 50 таунхаусов), а также магазины, ресторан, автомойка и аптека. По состоянию на конец 2011 года сдана первая очередь строительства, включающая 43 дома. В коттеджном поселке используются самые современные технологии интеллектуального управления инженерными сетями, энергосбережения, мониторинга и охраны окружающей среды.

Авторизованный системный интегратор АдАстра SCADA TRACE MODE логоРазработанная Компанией  «Интегра Лайт» в SCADA TRACE MODE АСДУ коттеджного посёлка «Родные Просторы» обеспечивает:

  • непрерывный мониторинг качества электроэнергии в распределительных силовых шкафах;
  • индивидуальный и суммарный учёт потреблённой электроэнергии;
  • мониторинг давления воды в магистралях водоснабжения;
  • индивидуальный учёт потребления воды;
  • централизованное управление с диспетчерского ПК АСДУ электроснабжением отдельных таунхаусов и коттеджей;
  • контроль доступа к электрическим шкафам автоматики и электрическим щитам, расположенным на территории посёлка;
  • оперативный и долговременный статистический и коммерческий учёт данных;
  • возможность отправлять SMS-оповещения владельцам зданий, в т.ч. производить групповые рассылки;
  • возможность  автоматически отправлять SMS-сообщения об аварийных ситуациях обслуживающему персоналу управляющей компании посёлка;
  • передачу данных коммерческого учёта в программу 1С для автоматизированного начисления платежей за потреблённую электроэнергию и водоснабжение.

SCADA TRACE MODE в АСДУ коттеджного поселка Родные просторы СаратовМониторинг расхода воды осуществляется с помощью счетчиков «Пульсар», для которых в SCADA TRACE MODE имеется бесплатный драйвер. Учет электроэнергии осуществляется при помощи счетчиков электроэнергии Меркурий 230 , также поддерживаемых в SCADA TRACE MODE через бесплатный драйвер (один ввод на несколько коттеджей). В качестве управляющего и телемеханического контроллера использованы контроллеры WinPAC 8141 с EDGE-роутерами и с программным обеспечением Micro TRACE MODE GSM/GPRS+.

Индивидуальные счётчики электроэнергии и воды, оснащённые импульсным выходом, передают данные на десятиканальные счётчики импульсов «Пульсар» , а затем на контроллер WinPAC 8141 с программным обеспечением Micro TRACE MODE GSM/GPRS+. Установленные ИБП 24В обеспечивают нормальную работу контроллеров в течение более чем 4-х часов после отключения электроэнергии. В случае пропадания электроснабжения на большее время, счётчики импульсов «Пульсар» обеспечивают автономный подсчёт импульсов от встроенных литиевых батарей в течение нескольких лет. При подаче питания на контроллеры, данные со счётчиков импульсов передаются на контроллеры и далее в SCADA TRACE MODE на диспетчерском ПК АСДУ.

Шкафы автоматики установлены непосредственно на улице. Они являются герметичными и не имеют подогрева. Использованное оборудование: контроллеры WinPAC 8000, счётчики импульсов «Пульсар», GPRS-модемы и платы I-7065D рассчитаны на работу при температурах до -30 градусов и успешно отработали всю зиму 2011-2012 года, несмотря на то, что температура на улице иногда опускалась до -35 градусов.

На диспетчерском компьютере установлено программное обеспечение SCADA TRACE MODE ДокGSMМРВ+.  Разработанный операторский интерфейс ДокGSMМРВ+ обеспечивает удобный просмотр данных реального времени о каждом коттедже в отдельности, и сводную информацию обо всех коттеджах. Кроме того, система мониторинга осуществляет автоматическое генерирование отчетов и передачу данных в базу данных Microsoft Access.

SCADA TRACE MODE для энергосбережения в коттеджном поселке Родные просторы СаратовГлавной особенностью АСДУ коттеджного поселка «Родные Просторы» является разработка мобильного рабочего места оператора. Для этого ДокGSMМРВ+ TRACE MODE с сервером документирования был установлен на ноутбук c ОС Windows7. К ноутбуку подключены два 3G-модема Мегафон. Один модем обеспечивает широкополосное подключение к контроллерам WinPAC 8000 через GSM, а второй - SMS-интерфейс с домовладельцами.

Выбранная конфигурация обеспечивает мобильность диспетчерского пункта, позволяет без дополнительных ИБП сохранять работоспособность АСДУ при кратковременных отключениях электроэнергии, а так же осуществлять контроль с любой точки как коттеджного посёлка, так и удалённо, например из г. Саратова. В качестве сети был выбран не интернет, локальная сеть Мегафон с выделенными, так называемыми, «серыми» IP-адресами, без доступа в интернет, что обеспечивает дополнительную защиту АДСУ, но при этом не ограничивает свободу передвижения оператора. Настройка широкополосного подключения к контроллерам, через локальную сеть Мегафон вызвала некоторые затруднения у разработчиков, но в конце концов, задача была успешно решена при помощи группы технической поддержки AdAstra.

Разработанная Компанией  «Интегра Лайт» в SCADA TRACE MODE АСДУ коттеджного посёлка «Родные Просторы» позволила управляющей компании поселка достичь следующих результатов:

  • повысить надежность, безопасность и качество эксплуатации инженерных систем;
  • снизить трудозатраты на учёт энергетических и водных ресурсов коттеджного посёлка;
  • повысить производительность и качество труда в управляющей компании;
  • повысить оперативность принятия решений при возникновении аварийных ситуаций;
  • получить данные, которые могут быть использованы для предотвращения аварий инженерных сетей.

После строительства следующих очередей посёлка, благодаря гибкому подходу к лицензированию SCADA TRACE MODE компанией Adastra, планируется заменить ДокGSMМРВ+ на аналогичный, но с большим количеством каналов. Это позволит не обременять заказчика большими затратами на программное обеспечение на первом этапе и обеспечит возможность развития АСДУ в будущем.
