АСДУ теплоснабжения города Вельск на базе SCADA-системы TRACE MODE 6

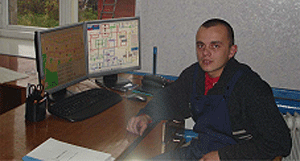

Рабочее место оператора АСДУ теплоснабжения г. Вельск SCADA TRACE MODESCADA TRACE MODE 6В городе Вельск на юге Архангельской области внедрена АСДУ объектов централизованного теплоснабжения города на базе SCADA-системы TRACE MODE 6 и контроллеров серии PCD2-PCD3 фирмы Saia-Burgess. Системным интегратором данного проекта выступила ЗАО «СпецТеплоСтрой» (г. Ярославль). Проект предусматривает оперативное наблюдение и управление процессом подготовки и распределения тепла для отопления и снабжения горячей водой объектов жизнедеятельности города.

Цель, которая стояла перед компанией ЗАО «СпецТеплоСтрой» – построить магистральную сеть для теплоснабжения большей части города, используя передовые методы строительства, в частности были использованы предизолированные трубы для строительства сети. Для этого были построены пятнадцать километров магистральных тепловых сетей и семь центральных тепловых пунктов (ЦТП). ЦТП, используя перегретую воду с ГТ-ТЭЦ (по графику 130/70°С), готовит теплоноситель для внутриквартальных тепловых сетей  (по графику 95/70°С) и подогревает воду до 60°С для нужд ГВС (горячего водоснабжения), Логотип компании ЗАО СпецТеплоСтрой г.ЯрославльЦТП работает по независимой, закрытой схеме.

Выбор SCADA-системы происходил в основном по трем факторам – это цена, надежность и универсальность настройки и программирования. По всем этим параметрам выиграла отечественная SCADA-система TARCE MODE 6. Для передачи данных было принято решение использовать голосовой канал сотовой связи, а для оперативного извещения персонала о возникновении нештатных ситуаций – SMS-сообщения.

Главный экран SCADA TRACE MODE 6 со схемой расположения объектов теплоснабжения г. ВельскДиспетчерское место АСДУ оснащено персональным компьютером (ПК) с двумя мониторами. Данные со всех пунктов АСДУ стекаются на диспетчерский контроллер через интерфейса RS-232 и передаются в OPC-сервер, работающий на ПК. Для реализации данного проекта использовался исполнительный модуль МРВ+ на 2048 каналов и Интегрированная среда разработки на 64000 каналов. Особенностью реализации поставленной задачи в SCADA-системе TRACE MODE 6 является возможность создания многооконного интерфейса, посредством которого  ведется наблюдение за процессом теплоснабжения в режиме on-line, как на схеме города, так и на мнемосхемах тепловых пунктов. Использование многооконного интерфейса позволяет решить проблемы вывода большого количества информации на дисплей диспетчера, которая должна быть достаточна и в тоже время не избыточна. Принцип многооконного интерфейса, позволяет иметь доступ к любым параметрам процесса в соответствии с иерархической структурой окон. А также упрощается внедрение системы на объекте.

На экранах АСДУ выведена информация о возникновении нештатных ситуаций на объектах, текущая наружная температура воздуха, дата и время последней передачи данных с каждого пункта. Объекты теплоснабжения снабжены всплывающими подсказками. При возникновении нештатной ситуации - объект на схеме начинает «мигать», и появляется запись о событии и красный мигающий индикатор в отчете тревог рядом с датой и временем передачи данных. Имеется возможность просмотра укрупненных тепловых параметров по ЦТП и по всей теплосети в целом. Реализована удобная навигация по мнемосхемам и всплывающим экранам, переходы на мнемосхемы тепловых пунктов возможны двумя способами – необходимо щелкнуть мышкой по значку на схеме города или по кнопке с надписью соответствующего теплового пункта. Мнемосхема теплового пункта открывается на втором дисплее оператора. Это сделано как для удобства наблюдения за конкретной ситуацией на ЦТП, так и для наблюдения за общим состоянием системы. Изображение оборудования и средств автоматизации на мнемосхемах максимально приближено к реальному виду.

Мнемосхемы SCADA TRACE MODE 6 тепловых пунктов г. ВельскНа следующем уровне многооконного интерфейса осуществляется непосредственное управление процессом теплопередачи, изменение настроек, просмотр характеристик работающего оборудования, наблюдение за параметрами в реальном времени с историей изменений. Реализованы экраны для просмотра и управления основными средствами автоматизации (управляющий контроллер и тепловычислитель). На экране управления контроллером имеется возможность изменить телефонные номера для передачи SMS-сообщений, запретить или разрешить передачу аварийных и информационных сообщений, управлять периодичностью и величиной передачи данных, задавать параметры для  самодиагностики средств измерения. На экране тепловычислителя можно просматривать все параметры, изменять доступные настройки и управлять режимом обмена данными с контроллером. Также реализованы всплывающие экраны для управляющего оборудования (регулирующий клапан и насосные группы) и графического отображения параметров регулирующих контуров.

Всплывающие экраны с настройками и параметрами оборудования АСДУ теплоснабжения г. ВельскВажной особенностью реализации данного проекта в SCADA-системе TRACE MODE 6 стало то, что базовая часть была реализована всего за 1 месяц одним человеком. Экономический эффект от внедрения АСДУ заключается в сокращении персонала, занятого в обслуживании системы, значительного уменьшения количества аварий. Кроме того, очевиден экологический эффект. А также следует отметить, что внедрение такой системы позволяет оперативно реагировать и устранять ситуации, которые могут привести к непредвиденным последствиям. Срок окупаемости всего комплекса работ (строительство теплотрассы и тепловых пунктов, монтаж и наладка, автоматизация и диспетчеризация) для заказчика составит 5-6 лет.

По словам ведущего с пециалиста ЗАО «СпецТеплоСтрой» Коновалова А.А: «Дальнейшая работа над системой управления, безусловно, будет вестись с учетом предложений и замечаний пользователей системы. Однако уже сейчас можно сказать, что данная система управления тепловыми пунктами города позволяет в реальном времени увидеть полную картину по любому объекту теплоснабжения города. А также оперативно вмешаться в процесс управления, своевременно подготовить план по техническому обслуживанию оборудования и средств автоматизации».
