Учебный фильм: подключение PLC Mitsubishi FX3U к SCADA TRACE MODE по протоколу Melsec

Melsec FX3USCADA TRACE MODE 6Предлагаем посмотреть бесплатный учебный видеофильм о подключении контроллеров Mitsubishi Melsec FX3U к SCADA TRACE MODE через бесплатный встроенный драйвер.

Учебное задание

Необходимо подключить PLC Mitsubishi Melsec FX3U к операторской станции на базе SCADA TRACE MODE 6. Связь между операторской станцией и PLC ведётся через Ethernet по МС-протоколу (MELSEC Communication protocol).

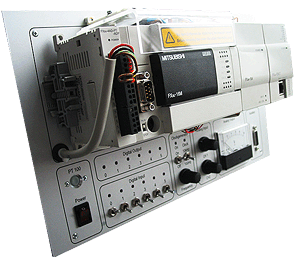

В качестве PLC используется контроллер Mitsubishi MELSEC FX3U-16M с подключенным модулем ввода FX3U-ADP и модулем Ethernet FX3U-ENET. IP-адрес контроллера 192.168.10.218, порт, через который происходит обмен данными, 5551. На операторской станции необходимо получить данные от датчика температуры (выведенного на переднюю панель стенда), подключенного к входу модуля FX3U-ADP. Значение температуры, измеряемой датчиком, содержится в регистре D8260 – [D]Data/FileRegisters(I/O) (для перехода к градусам Цельсия необходимо содержимое регистра поделить на 10).




The video content presented here requires a more recent version of the Adobe Flash Player. If you are you using a browser with JavaScript disabled please enable it now. Otherwise, please update your version of the free Flash Player by downloading here.
ВНИМАНИЕ! Для просмотра видеоролика требуется более свежая версия Adobe Flash Player. Если в Вашем браузере отключена поддержка JavaScript, пожалуйста включите ее. Последнюю версию Flash Player можно скачать здесь.

Для просмотра фильма просто щелкните на картинке сверху. Для качественной работы рекомендуем повторять действия в инструментальной системе TRACE MODE 6.06.2 и старше. Инструментальную систему TRACE MODE 6 можно скачать бесплатно здесь.

Учебный проект, демонстрируемый на видео, можно скачать здесь.

Более сложный демонстрационный пример связи TRACE MODE и Mitsubishi Melsec FX3U можно получить в разделе поддержка.

Всего в бесплатной библиотеке драйверов SCADA TRACE MODE 6 для связи с контроллерами и прочими интеллектуальными устройствами поддерживается 2591 единиц оборудования зарубежных и отечественных производителей.
