AdAstrA выпускает новый релиз 6.09 SCADA-системы TRACE MODE

SCADA TRACE MODE

Служба технической поддержки компании АдАстра (Россия, Москва) сообщает о выпуске нового релиза интегрированной SCADA- и SOFTLOGIC-системы TRACE MODE 6.09. Рекомендуемой операционной системой для TRACE MODE 6.09 продолжает оставаться ОС Windows 7.

В новом релизе 6.09 выпущены  новые программные продукты и расширены функции существующих.

Среди новинок:

Монитор реального времени TRACE MODE для Linux- LinМРВ

МРВ TRACE MODE 6 для LinuxLin МРВ 6 - это HMI-приложение, предназначенное для создания АРМ операторов. LinМРВ программируется в обычной инструментальной системе SCADA TRACE MODE под Windows релиза 6.09 и старше, а запускается в реальном времени уже под Linux. Подробнее о функциях LinМРВ см. раздел "Новости" и электронный магазин.

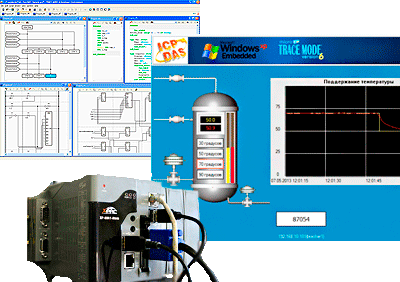

Micro TRACE MODE 6 для xPAC-8000

Micro TRACE MODE 6 для xPAC-8000 - новый высокопроизводительный исполнительный модуль SCADA TRACE MODE для контроллеров xPAC-8000, работающих под ОС Windows XP Embedded. Программа отличается повышенной производительностью и числом поддерживаемых каналов, расширенным набором готовых драйверов, включающим в себя как модули УСО xPAC-8000, так и драйверы для 2812 других внешних контроллеров, модулей удаленного ввода-вывода, счетчиков электроэнергии и ресурсов. Также, Micro TRACE MODE 6 для xPAC-8000 имеет поддержку OPC-интерфейса (клиент).

Программирование Micro TRACE MODE осуществляется в удобной интегрированной среде разработки TRACE MODE 6 для Windows (приобретается отдельно) на любом из 5-и языков стандарта МЭК 61131/3 методом конфигурирования. Для программирования контроллера не требуется квалификации программиста. Основные технологические и вычислительные алгоритмы содержатся в программе как готовые блоки.

Новые функции встроенных драйверов TRACE MODE

  • Выпущена новая версия драйвера для обмена с контроллерами OMRON по UDP. Реализован механизм разделения трафика на отдельные потоки с автоматическим отключением и восстановлением потока при нарушении/восстановлении связи. Подробнее о новом драйвере OMRON см. раздел "Новости" . Учебный фильм по работе с драйвером доступен в разделе "Продукты".
  • Расширены возможности «Универсального механизма обмена с электросчетчиками». Теперь через этот механизм стало возможным подключать счетчики электроэнергии, не имеющие встроенных часов.
  • Расширена спецификация для подключения драйверов типа T13, а именно:
    • добавлена возможность организации группового запроса.
    • добавлена функция программной и/или интерактивной переадресации мониторинга на разные устройства в реальном времени.
    • введен дополнительный параметр интерфейса, позволяющий форматировать обработку данных.

Новые функци инструментальной системы и МРВ

  • Перенаправление архива во внешнюю базу данных SQL. Поток записей в один из штатных СПАД архивов (задается при настройках) перенаправляется во внешнюю базу данных SQL, подключаемую по ODBC-интерфейсу. В эксклюзивном порядке может рассматриваться вопрос об использовании нативных драйверов баз данных.
  • Добавлен новый канал CALL.ROOT, предназначенный для организации выборок из различных архивов, гибкого объединения каналов и генерации документов и файлов – в документ/файл выводятся таблицы настраиваемых предустановленных форматов с текущими или архивными данными.
  • При отображении HTML-файлов можно использовать Internet Explorer в качестве браузера.


Изменения

Модифицирована система синхронизации при резервировании, в частности:

  • Усовершенствована система управления резервированием.
  • Повышено быстродействие процедур синхронизации.
  • Уменьшена сетевая нагрузка, связанная с синхронизацией.
  • Расширены функции контроля и управления COM-портами в режимах резервирования узлов и COM-портов. В связи с этим расширена спецификация «Назначение COM-порта».

Подробнее о новых функциях резервирования узлов TRACE  MODE см. учебне фильмы:

      • Модифицирована система запросов и рассылки сообщений Отчета тревог консолям. Настройки обмена серверов и консолей осуществляются специальными ключами в файлах конфигурирования запуска узлов. Введена возможность адресных рассылок и адресных запросов сообщений.
      • Модифицирована функция групповой записи по Modbus. Введена автоматическая передача изменившихся аргументов канала групповой записи ChGroupReq типа INPUT.
      • Модифицирован канал CALL.RT_Statistics. Расширена спецификация результатов статистической обработки данных с возможностью сохранения промежуточных результатов.
      • Расширена функция канала DifSnap в части обработки целочисленных параметров.
      • Расширены функции системной переменной @Exit. Теперь можно программным путем остановить МРВ и выгрузить его.
      • Расширены функции системной переменной @Key_Code. Новые функции позволяют программно обрабатывать сигналы 10-клавишной клавиатуры и формировать строковый ввод.
      • OPCСущественно ускорен процесс выборки тегов OPC-сервера в браузере IDE.
      • Расширены возможности отладки с помощью ключей errlock=   errlockon= -> через окно компонентов и ERROR_SHOWON – в файле *.cnf.
      • Расширены и унифицированы сообщения о состоянии текущего узла в окне «Просмотр компонентов».
      • Унифицирован механизм диагностики исполнительных функций каналов CALL: сообщения об ошибках передаются в атрибут 240.
      • Пользовательские библиотеки компонентов tmdevenv.tmul базовой и профессиональной версий размещаются в разных папках. Файлы библиотек компонентов tmdevenv.tmul (имеющие разные форматы для разных IDE) размещаются в папках c:\ProgramData\AdAstra\Trace Mode IDE 6\ и c:\ProgramData\AdAstra\Trace Mode IDE 6 Base\  (в ОС Windows 7) или в c\:Documents and Settings\All Users\Application Data\AdAstra\Trace Mode IDE 6\ и c\:Documents and Settings\All Users\Application Data\AdAstra\Trace Mode IDE 6 Base\ (в ОС Windows XP). Для использования файла пользовательской библиотеки компонентов tmdevenv.tmul из поддиректории %TRACE MODE%\LIB его необходимо скопировать в указанную выше директорию.
      • Расширены и унифицированы функции диагностики и управления обменом с контроллерами по сетевым протоколам. Обеспечивается динамичное автоматическое резервирование контроллеров с диагностикой и переключением IP-адресов. Эти функции иллюстрируются следующим учебным фильмом:

      Проект, разработка которого показана в учебном фильме, можно скачать здесь.


        Внимание! Исключены и не поддерживаются устаревшие функции

        • Отображение на экране данных каналов 102 и 103 «Универсального механизма обмена с электросчетчиками»
        • Автоматическая программная обработка данных перед выводом в документ.
        • Прямой экспорт в файлы результатов выборки архивных данных присвоением каналу-инициатору выборки значений 0xfff1, 0xfff2 и 0xfff3.
        • Все выборки из архива при задании атрибута ПАРАМЕТР < 32.
        • Каналы CALL с типом вызова 18, 19, 26, 27, 28, 34.
        • Функции вывода с SubNum >= 32000.

        Исправления


        Мониторы реального времени

        • Восстановлен вывод ИМЕНИ КАНАЛА в документ через явно указываемый атрибут имени (127).
        • Функции диагностики и восстановления обмена по COM-портам адаптированы к режимам эмуляции COM-портов через USB-конверторы.
        • Восстановлена функция позиционирования всплывающего экрана в реальном времени через атрибуты 242 и 243.
        • Повышена надежность конфигурирования портов для различных устройств Modbus TCP.
        • Повышено качество обработки данных при выборках каналом CALL.LocalList – с учетом недостоверности данных в выборке и синхронизации выбираемых данных по секундам и мс.
        • Устранены возможности неправомочной остановки МРВ ПОЛЬЗОВАТЕЛЕМ.
        • Ускорена прорисовка растра при множественном управлении видимостью растровых ГЭ.
        • Упорядочены функции выборки и отображения архивных данных на трендах, в архивных таблицах и гистограммах при локальных и удаленных запросах.
        • Восстановлена функция передачи в ActiveX сообщения «Последняя тревога».
        • В ГЭ "База данных" для SQL-запросов с конструкцией WHERE упорядочена идентификация имен полей запроса.
        • Диалог подтверждения функции управления размещается рядом с ГЭ.

        DataCenter

        • Повышена коммуникационная устойчивость DataCenter (при наличии открытых соединений в МРВ и резервировании).
        • В DataCenter исправлены ошибки в отображении на тренде архивных данных и устранена критическая ситуация при дублировании архивных кривых на двух экранах.
        • Формат отображения приведен в соответствие с форматом введенного числа.
        • Восстановлена функция управления XOR в панели DataCenter.
        • Ликвидирован конфликт, возникающий в реальном времени, при одновременной отрисовке графики на экране и рисунков в документе.

        Инструментальная система (IDE)

        • В ГЭ «Рубильник» устранены конфликты при его повторном редактировании и в функциях индикации и управления в реальном времени.
        • В eГЭ «Гистограмма» упорядочено обозначение границ диапазона.
        • еГЭ ‘Переход’ по умолчанию создается с «Вид представления» = «Текст».
        • Упорядочено замещение удаленного видеоклипа из библиотеки вновь импортирумым.
        • Восстановлено корректное отображение прозрачного фона в анимациях.
        • Проведены улучшения в работе с Пользовательскими библиотеками.

        Особенности обновления программ SCADA TRACE MODE 6.09

        Внимание! Начиная с релиза 6.09, обновление программ осуществляется только через Личный кабинет пользователя (обновления бесплатны). При этом для скачивания доступны только программы, зарегистрированные пользователем. Регистрация программ осуществляется также через Личный кабинет пользователя. Регистрационная информация находится на регистрационной карточке программы и на лицензионном соглашении.

        С вопросами обращайтесь: http://forum.adastra.ru/ .
