Видео. Подключение счетчика электроэнергии Энергомера к SCADA TRACE MODE

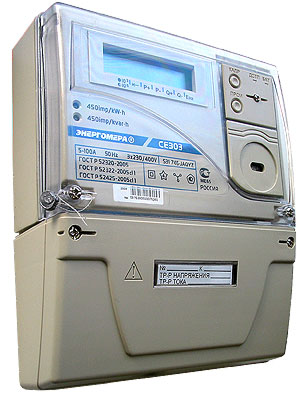

Подключение счетчиков Энергомера CE 303 и CE 301 к SCADA TRACE MODE

SCADA TRACE MODE 6Драйвер счетчика CE 303 в SCADA TRACE MODE для АСКУЭНижеприведенные учебные фильмы показывает как подключить электросчетчики Энергомера к ПК со SCADA-системой TRACE MODE 6.07, используя универсальный механизм обмена с электросчетчиками

В первом фильме счетчик Энергомера CE 303 подключается к ПК напрямую, в во втором - через промежуточное устройство приема и передачи данных (УСПД), работающее под управлением Micro TRACE MODE.

  • Внимание! Технология, показанная в фильме, доступна только в инструментальной системе TRACE MODE профессиональной линии, начиная с релиза 6.07. В базовой инструментальной системе поддержки универсального драйвера нет.

    Прямое подключение счетчика Энергомера к ПК со SCADA TRACE MODE

    Связь со счетчиком Энергомера ведется по последовательному порту COM1 с параметрами 9600,e,7,1 через автоматический конвертер интерфейсов RS485/232 I-7520. Со счетчика Энергомера считываются и и отображаются на экране данные об основных параметрах измерений (энергия, мощность, напряжение), а также показана работа с архивом средних мощностей.

    The video content presented here requires a more recent version of the Adobe Flash Player. If you are you using a browser with JavaScript disabled please enable it now. Otherwise, please update your version of the free Flash Player by downloading here.
    ВНИМАНИЕ! Для просмотра видеоролика требуется более свежая версия Adobe Flash Player. Если в Вашем браузере отключена поддержка JavaScript, пожалуйста включите ее. Последнюю версию Flash Player можно скачать здесь.





    Сбор данных с счетчиков электроэнергии Энергомера через GSM с использованием УСПД



    SCADA-чемпионат УСПДДанный учебный фильм демонстрирует создание простейшей системы технического учета электроэнергии в SCADA TRACE MODE с использованием контроллера WinPAC-8000, к которому через GSM-модем подключен электросчетчик Энергомера СЕ 301.

    На контроллере WinPAC-8000 установлено программное обеспечение Micro TRACE MODE GSM+, обеспечивающее функции управления и устройства передачи данных (УСПД).  Со счетчика считываются и визуализируются на экране данные о потребленной энергии.



    The video content presented here requires a more recent version of the Adobe Flash Player. If you are you using a browser with JavaScript disabled please enable it now. Otherwise, please update your version of the free Flash Player by downloading here.
    ВНИМАНИЕ! Для просмотра видеоролика требуется более свежая версия Adobe Flash Player. Если в Вашем браузере отключена поддержка JavaScript, пожалуйста включите ее. Последнюю версию Flash Player можно скачать здесь.







    Всего в бесплатной библиотеке драйверов SCADA TRACE MODE 6 для связи с контроллерами и УСО поддерживается 2588 единиц оборудования отечественных и зарубежных производителей.

    Полный список контроллеров и УСО, поддерживаемых в SCADA TRACE MODE
