совместимо с SCADA TRACE MODE 6 SCADA TRACE MODE и ПЛК CАТ-500 (МНПП САТУРН) ПЛК САТ-500 производства МНПП Сатурн (г. Москва) является специализированным контроллером отопления. Он имеет 10 DI, 7 AI – 5 для подключения датчиков температуры и 2 для токовых входных сигналов, 11 DO для управления обычными исполнительными механизмами и 2 AO для частотного управления.

В ПЛК поддерживаются 10 готовых схем: «Независимое отопление (1)», «Независимое отопление (2)», «Независимое отопление (3)», «Независимое отопление (4)», «Зависимое отопление (1)», «Зависимое отопление (2)», «Горячее водоснабжение ГВС (1)», «Горячее водоснабжение ГВС (2)», «Вентиляция» и «Независимое отопление (5)».

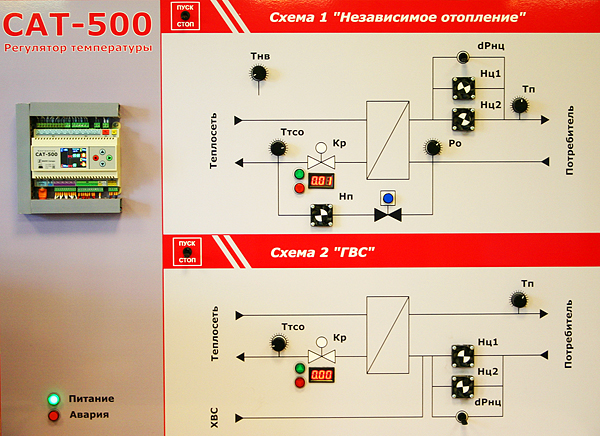

Данный видеоурок демонстрирует работу двух схем управления отоплением здания через ПЛК САТ-500 (МНПП САТУРН) и SCADA TRACE MODE (АдАстра, Москва):

«Независимое отопление»;
«Горячее водоснабжение» («ГВС»).

Связь с контроллером управления отоплением и горячим водоснабжением (ГВС) осуществляется через бесплатный прямой драйвер по протоколу MODBUS TCP.

Внимание! Подключение к ПЛК САТ-500 (МНПП САТУРН) осуществляется через прямой бесплатный драйвер TRACE MODE - использование OPC-сервера не требуется!

Задания учебного фильма можно выполнять как в профессиональной версии SCADA TRACE MODE 6, так и в бесплатной базовой инструментальной системе, которую можно скачать с сайта АдАстры.

Загрузите интегрированную среду разработки TRACE MODE 6 и откройте готовый проект sat500.prj (см. ниже).

Проект в профессиональной и базовой версиях.

Другие видеоуроки для освоения SCADA TRACE MODE доступны в тематических разделах сайта, а также на канале SCADA TRACE MODE на YouTube.

Всего в бесплатной библиотеке драйверов SCADA TRACE MODE 6 для связи с контроллерами и прочими интеллектуальными устройствами поддерживается 2812 единиц оборудования отечественных и зарубежных производителей.
