NetLink Light - клиентcкий модуль SCADA TRACE MODE 6

SCADA TRACE MODE 6NetLink Light 6 - это мощный клиентский исполнительный модуль SCADA TRACE MODE 6. Клиент NetLink Light предназначена для создания АСУ ТП в архитектуре клиент-сервер.

АРМ оператора на основе  клиентского модуля NetLink Light подключается к серверам SCADA по любому из поддерживаемых в TRACE MODE интерфейсов:

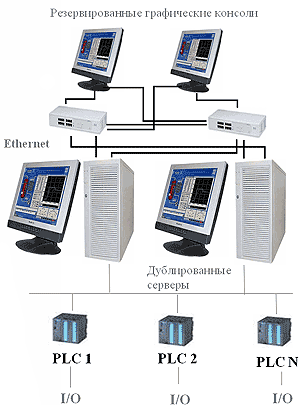

  • горячее резервирование клиентов SCADA TRACE MODEлокальная сеть TCP/IP;
  • Интернет в т.ч. с VPN;
  • RS 323/485;
  • модем по выделенной линии;
  • модем по коммутируемой линии (телефонный номер);
  • сеть на основе GSM SMS.

Основные функции NetLink Light таковы:

  • прием данных реального времени от серверов TRACE MODE, т.е. от МРВ, МРВ+ или его разновидностей, а также от глобального регистратора и SOFTLOGIC контроллеров под управлением Микро МРВ;
  • обработка полученных данных с помощью программ на языках стандарта IEC 61131-3;
  • визуализация технологического процесса на мнемосхемах и трендах (HMI);
  • визуализация архивных данных SIAD/SQL 6 или из реляционных СУБД;
  • супервизорное управление через серверы TRACE MODE.

Рабочее место на базе клиента NetLink Light 6 легко создается в SCADA TRACE MODE 6 путем перетаскивания экранов с узла МРВ на узел консоли (клиента). После этого достаточно только задать IP-адрес и клиентский АРМ готов. Узел клиента NetLink Light не содержит собственных каналов ввода-вывода, только вызовы экранов и программ.

Графический клиент SCADA TRACE MODE имеет полноценный функционал трендов, позволяющий анализировать историческую информацию с сервера SCADA.

Один клиент SCADA TRACE MODE может работать одновременно с несколькими серверами SCADA, поэтому мнемосхемы NetLink Light 6 могут отображать информацию, полученную от разных МРВ, МРВ+ и Микро МРВ. К одному серверу SCADA можно подключать произвольное количество графических клиентов.

Предлагаем Вашему вниманию учебный фильм, демонстрирующий подключение графического клиента NetLink Light одновременно к нескольким серверам SCADA TRACE MODE (МРВ).

The video content presented here requires a more recent version of the Adobe Flash Player. If you are you using a browser with JavaScript disabled please enable it now. Otherwise, please update your version of the free Flash Player by downloading here.
ВНИМАНИЕ! Для просмотра видеоролика требуется более свежая версия Adobe Flash Player. Если в Вашем браузере отключена поддержка JavaScript, пожалуйста включите ее. Последнюю версию Flash Player можно скачать здесь.

Клиент может подключаться непосредственно к контроллеру, в котором установлен Micro TRACE MODE. Нижеследующий учебный фильм демонстрирует данную технологию.

The video content presented here requires a more recent version of the Adobe Flash Player. If you are you using a browser with JavaScript disabled please enable it now. Otherwise, please update your version of the free Flash Player by downloading here.
ВНИМАНИЕ! Для просмотра видеоролика требуется более свежая версия Adobe Flash Player. Если в Вашем браузере отключена поддержка JavaScript, пожалуйста включите ее. Последнюю версию Flash Player можно скачать здесь.

Для организации человеко-машинного интерфейса (HMI) можно использовать те же формы отображения и управляющие элементы, что и для мнемосхем МРВ и МРВ+Графика и логические программы консоли NetLink Light 6 работают независимо от графики операторского интерфейса и программ на серверах TRACE MODE и на других консолях. Даже, если для них были использованы одни и те же шаблоны экранов, операторы на разных АРМ могут работать с ними независимо. Для предупреждения коллизий, возникающих при одновременной работе нескольких операторов с одними и теми же элементами управления на разных АРМ, в TRACE MODE 6 предусмотрена система разграничения доступа, каждому пользователю АСУ ТП на базе TRACE MODE 6 назначается свой логин и пароль.

Графическая консоль NetLink Light 6 это простое, но вместе с тем мощное средство организации дополнительных рабочих мест операторов в распределенной АСУ ТП на базе TRACE MODE 6. При минимуме затрат времени и сил на доработку проекта, клиент позволяет реализовывать все необходимые функции удаленного мониторинга и управления АСУ ТП любого масштаба.



Лицензионная политика: Графическая консоль NetLink Light 6 лицензируется на 1 ПК. Существуют версии на 1, 3, 5, 10, 20, 50 и на неограниченное число шаблонов экранов, программ, SQL-запросов.
